Un diamante policristallino compatto (PDC) bit è uno strumento vitale nell'industria della perforazione, noto per la sua efficienza, durata e versatilità. Questa guida completa esplorerà la costruzione, il principio di lavoro, i tipi, le caratteristiche e il corretto utilizzo di punte PDC, dotando te di informazioni essenziali per massimizzare i loro vantaggi in varie applicazioni di perforazione.
Una punta PDC, o punta compatta diamantata policristallina, è uno strumento specializzato utilizzato nella perforazione attraverso varie forme di roccia. Presenta frese realizzate con diamanti sintetici, note per essere uno dei materiali più difficili disponibili. Le taglierine diamantate sono legate a un substrato in metallo duro, creando una struttura compatta e durevole che è sia estremamente dura che resistente all'usura. Questo design consentePunte PDC in venditaPer entrare in forme di roccia dura in modo più efficiente rispetto alle punte da trapano tradizionali.

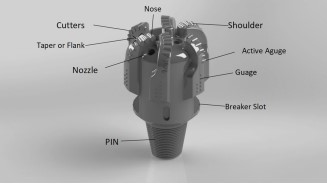

1. Taglierine
Materiale: le frese sono realizzate con diamante sintetico, noto per la sua eccezionale durezza.
Forma: la forma delle frese può variare, comprese le forme cilindriche o coniche, progettate per migliorare l'efficienza e la durata del taglio.
Attacco: le frese sono incollate a un substrato in metallo duro, che fornisce una base resistente all'usura.
2. Substrato in metallo duro
Composizione: in genere realizzata in carburo di tungsteno, nota per la sua tenacità e resistenza all'usura.
Funzione: funziona come base di supporto per le frese diamantate, garantisce che siano attaccati in modo sicuro e possono sopportare lo stress della perforazione.
3. Body Design
Materiale: il corpo della punta PDC è di solito realizzato in acciaio o materiale a matrice (composito di carburo di tungsteno e legante metallico).
Tipi: i corpi in acciaio sono durevoli e possono essere riparati o modificati, mentre i corpi a matrice sono più resistenti all'erosione ma non possono essere facilmente riparati.
4. Ugelli
Posizionamento: posizionato orizzontalmente per garantire un raffreddamento e una pulizia ottimali delle frese durante la perforazione.
Funzione: fluido di perforazione diretta per le frese, che aiuta a ridurre il calore e rimuovere le talee dal viso di perforazione.
5. Configurazione lama
Design: le lame sono impostate per aumentare al massimo il contatto con la formazione di rocce e garantire anche la distribuzione del carico attraverso le frese.
Spaziatura: la spaziatura e l'impostazione delle lame sono progettate per bilanciare l'efficienza del taglio con una durata, prevenire l'usura o i danni.
6. Protezione calibro
Scopo: protegge la punta da trapano da usura eccessiva e mantiene il diametro del foro.
Costruzione: include spesso materiali di rivestimento duro aggiuntivi o piccoli inserti diamantati per migliorare la durata.
7. Rastrello posteriore e angoli rastrello laterale
Rastrello posteriore: l'angolo in cui la taglierina è inclinata all'indietro, con un impatto sull'eleganza del taglio.
Rastrello laterale: l'angolo a cui la taglierina è inclinata lateralmente, influendo sull'efficienza di taglio e sulla direzione della rimozione delle talee.
Il principio di funzionamento delle punte da trapano compatte (PDC) diamantate policristalline ruota intorno alla loro capacità di tagliare in modo efficiente le rocce.
Questo viene realizzato principalmente attraverso una azione di taglio, dove le frese PDC, con superfici piatte e bordi taglienti, affettare attraverso la roccia piuttosto che schiacciarlo come le tradizionali punte a cono a rulli.
Questi taglierine sono posizionati in modo obiettivo specifico per aumentare al massimo il contatto con la formazione, migliorare l'azione di taglio e ridurre al minimo l'attrito e l'accumulo di calore. La corda per trapano applica il movimento rotazionale e il peso sulla punta (WOB), garantire che le frese non si agganciano alla roccia, facilitare la cesoia continua.
Il fluido di perforazione, o fango, viene fatto circolare attraverso la punta per pulire e raffreddare le frese, prevenire l'accumulo di ritagli, ridurre l'attrito e prolungare la vita operativa della punta rimuovendo il surriscaldamento.
Come usura delle frese, le nuove superfici diamantate sono esposte, mantenendo l'efficienza del taglio e abilitando la punta a perforare intervalli più lunghi senza bisogno di sostituzione. Questa funzione di autoaffilatura continua, combinata con una pulizia idraulica efficace e posizionamento della taglierina ottimizzato, perni inferiori le alte prestazioni e la durata delle punte da trapano PDC.
Lo strumento SML è uno specialistaAzienda di bit pdcOffre una vasta gamma di punte PDC in vendita, ciascuna su misura per le tue esigenze di perforazione specifiche. Ecco le categorie più vendute:
Punte pdc corpo matrice: Ideale per composizioni dure e abrasive grazie alla loro resistenza all'usura superiore.
Durezza eccezionale:
Le particelle diamantate forniscono una durezza eccezionale, rendendo le punte PDC altamente resistenti all'usura e in grado di tagliare attraverso varie forme di roccia con facilità.
Capacità di autoaffilatura:
As the bit wears, nuovi strati di diamante affilato sono esposti, mantenendo l'efficienza del taglio e riducendo la necessità di sostituzioni comuni. Questa caratteristica autoaffilante migliora la longevità dei bit e garantisce prestazioni costanti durante le operazioni di perforazione.
Alto tasso di penetrazione (ROP):
I bit PDC offrono anche un alto tasso di penetrazione (ROP) rispetto alle tradizionali punte a cono a rulli. Il loro design a taglierina fissa consente un contatto continuo con la formazione, con velocità di perforazione più elevate. La mancanza di parti in movimento nelle punte PDC riduce il rischio di guasti meccanici, con una maggiore affidabilità e costi di manutenzione inferiori.
Versatilità:
L'applicazione di punte PDC si estende su vari ambienti di perforazione, da morbide a dure. Sono particolarmente efficaci nelle forme di scisto, calcare e arenaria, dove le loro capacità di taglio e durata superiori migliorano in modo significativo l'efficienza di perforazione. I avanzati nella tecnologia PDC, come stabilità termica migliorata e resistenza agli urti, hanno esteso il loro utilizzo in condizioni di perforazione più difficili, inclusi pozzi di acque profonde e ad alta temperatura.
Ispezione Pre-perforazione: prima di utilizzare un bit PDC, ispezionalo per qualsiasi segno di usura o danno. Assicurati che i taglierine siano intatti e che la punta sia pulita.
Parametri di perforazione ottimali: regolare i parametri di perforazione come il peso sulla punta (WOB) e la velocità di rotazione (RPM) in base alla formazione della roccia e al design della punta. Le istruzioni del produttore sono essenziali per prestazioni ottimali.
Gestione del fluido di perforazione: utilizzare fluidi di perforazione adeguati per raffreddare le frese e rimuovere le talee in modo efficiente. Assicurati che gli ugelli non siano intasati e che il flusso del fluido sia adeguato.
Monitoraggio regolare: monitora continuamente le prestazioni della punta durante la perforazione. Guarda per segni di usura o bassa efficienza e regola i parametri secondo necessità.
Manutenzione Post-perforazione: dopo la perforazione, pulisci accuratamente la punta e controllala per qualsiasi danno. Inseriscilo in un luogo asciutto e fresco per prevenire la corrosione e prolungare la sua durata.
